Range Tekanan & Konfigurasi Keamanan: Daftar Priksa Lapangan Engineer kanggo Pemilihan Kompresor

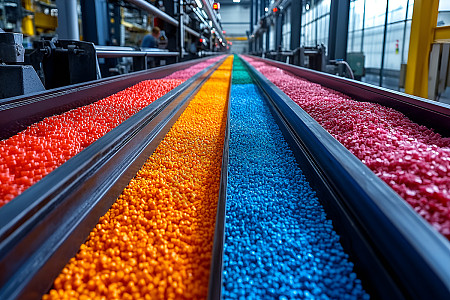

Pungkasan, aku diundang menyang pabrik plastik ing Thailand. Jalur produksi dheweke wis mudhun sajrone 18 jam. Penyebab utama? Kompresor udara sekrup sing wis mlaku kanthi lancar sajrone telung taun dumadakan dicekel sewengi.

Nalika aku narik log, weker suhu dhuwur wis micu-nanging sensor termal ora tau disambungake menyang sirkuit mati darurat. Kompresor terus mlaku nganti rotor dilas dhewe menyang casing.

Kedadeyan kasebut dudu kegagalan mesin. Iku gagal konfigurasi.

Sajrone pirang-pirang taun, aku wis ndeleng crita sing padha ing saindenging jagad - saka situs petrokimia ing Timur Tengah nganti pabrik pangolahan panganan ing Eropa. Utas umum arang jinis kompresor. Iku meh tansah pengawasan ing konfigurasi safety relatif kanggo meksa operasi nyata.

Pandhuan iki dudu makalah teoretis. Iku dhaftar mriksa praktis digambar saka breakdowns nyata, panutupkompresor udara meneng, piston tekanan dhuwur, lan unit centrifugal, supaya sampeyan bisa cocog lapisan protèktif tengen kanggo sawetara meksa tartamtu.

Rentang Tekanan Rendah (nganti 15 bar / 220 psi) - Resiko sing Didhelikake ing Sistem "Sederhana"

Iki minangka pita tekanan sing paling umum, lankompresor udara menengnguwasani papan iki. Amarga sistem kasebut dianggep minangka "standar", akeh operator nganggep proteksi dhasar cukup. Ing praktik, aku ndeleng telung kesenjangan sing terus-terusan:

1. Logika suhu, ora mung ngalih suhu

Akeh kompresor meneng model basa nggunakake saklar suhu bimetal sing prasaja. Iku lelungan ing 120 ° C, nanging ing wektu iku, lenga wis coked. Kompresor udara meneng sing dikonfigurasi kanthi bener kudu kalebu sensor PT100 RTD kanthi interlock logika hardwired-ora mung weker alus ing PLC. Kontroler kudu nyuda daya kanthi fisik ing 110 ° C lan mbutuhake reset manual. Fitur siji iki nyegah 70% saka gagal rotor durung wayahe aku ketemu global.

2. Pemantauan tekanan diferensial ing saringan lenga

Filter oli sing macet ngelak bantalan. Umume paket kompresor mung ngawasi tekanan discharge akhir. Nanging uga-ditemtokakekompresor udara menengkudu duwe ngalih delta-P tengen Filter lenga. Nalika diferensial tekanan ngluwihi 2,5 bar, pengontrol kudu menehi tandha layanan sadurunge katup bypass mbukak lan lenga sing ora disaring nyebar. Iki minangka tambahan biaya murah sing mbayar dhewe sajrone mrikso sing dihindari.

3. Proteksi fase lan verifikasi rotasi

Aku wis weruh karusakan rotasi mbalikke ing Indonesia, Nigeria, lan Brazil-tansah sawise sambungan daya situs. Kompresor sekrup sing dikonfigurasi kanthi bener kudu kalebu relay urutan fase sing nyegah wiwitan kanthi fisik yen rotasi ora bener. Iki ora opsional; iku lapisan dhasar sing kudu ditemtokake ing saben pesenan tuku.

Kanggo tugas tekanan rendah, kompresor udara sekrup lobus kembar kanthi telung proteksi kasebut menehi keseimbangan linuwih lan safety sing paling apik. Aja nampa paket sing kurang pangayoman termal lan phase hardwired, preduli saka kauntungan rega.

Kisaran Tekanan Sedheng (15–40 bar / 220–580 psi) — Ngatur Kaskade Termal ing Kompresor Piston

Sanalika sampeyan nyabrang 15 bar, pasar pindhah menyang kompresor piston multi-tataran. Tantangan safety ing kene ora mung ngemot tekanan - nanging manajemen gradien termal.

Sawetara taun kepungkur, aku nyelidiki geni ing pabrik preform PET ing India. Kompresor piston rong tahap ngalami intercooler sing diblokir. Suhu discharge tahap kapindho mundhak nganti 230 ° C, nyebabake celengan karbon ing katup discharge. Geni murub bali menyang crankcase.

Penyelidikan kasebut nuduhake manawa kompresor mung ngawasi suhu discharge pungkasan. Tahap penengah ora duwe proteksi mandiri.

Kanggo unit piston tekanan medium, aku nyaranake telung lapisan safety non-negotiable:

•  Pemantauan suhu independen ing saben tahap kompresi.Saben discharge silinder kudu thermocouple dhewe, lan PLC kudu micu mati yen tataran ngluwihi watesan desain-ora mung stopkontak pungkasan.
• Katup safety mekanik kanthi indikator-indikator.Ing layanan tekanan dhuwur, katup safety bisa ngangkat lan nyetel maneh nanging gagal nutup kanthi lengkap, nyebabake bocor mikro. Nemtokake klep kanthi tuas angkat lan indikator visual supaya operator bisa ngonfirmasi manawa katup wis lega. Iki penting banget ing situs sing adoh utawa ora dijaga.
• Saluran kondensat otomatis kanthi serep manual.Kelembapan ora bisa dihindari ing kompresi tekanan medium. Saluran otomatis gagal-Aku wis ndeleng gulungan solenoid diobong ing lingkungan sing lembab. Saben saluran otomatis kudu didhukung dening isolasi manual lan katup saluran, kanthi prosedur ditulis kanggo mriksa manual saben minggu.

Range Tekanan Dhuwur (Ndhuwur 40 bar / 580 psi) — Standar API minangka Baseline Sampeyan

Kanggo aplikasi sing luwih saka 40 bar - stasiun pangisi gas, tes pipa, utawa nitrogen tekanan dhuwur - konfigurasi keamanan ganti saka praktik paling apik menyang kode teknik. Ing arena iki, kompresor udara sekrup arang digunakake; unit piston utawa diafragma njupuk alih. Nanging, prinsip safety tumpang tindih.

Adhedhasar API 618 (kompresor reciprocating) lan syarat pipa ASME B31.3, iki saben paket tekanan dhuwur kudu kalebu:

1. pangayoman overpressure pindho ing seri.Katup relief siji ora cukup. Konfigurasi kasebut kudu kalebu set katup relief utama ing 5% ing ndhuwur tekanan operasi, lan katup sekunder disetel ing 8%, dibuwang menyang header ventilasi sing aman. Iki redundansi wis nyegah pecah catastrophic ing loro tanduran aku wis kerjo karo ing Amerika Serikat.

2. Pemantauan geter lan rod-drop.Kompresor piston tekanan dhuwur ngalami stres mekanik sing signifikan. Aku banget nyaranake

•  Penyelidikan jarak ing saben pandhuan crosshead kanggo ndeteksi nyandhang dering penunggang
•  Transduser geter ing saben sirah silinder, kanthi logika mati yen kecepatan ngluwihi 25 mm/s

3. Tekanan oli crankcase kanthi mateni sithik.Ing layanan tekanan dhuwur, tekanan lenga ndhukung bantalan lan uga ngoperasikake unloaders kontrol kapasitas. Saklar tekanan lenga kurang sing langsung mateni driver iku wajib-dudu lampu peringatan, nanging relay mati fisik.

Kompresor Centrifugal - Perlindhungan Surge yaiku Perlindhungan Personil

Kompresor sentrifugal beroperasi kanthi kecepatan sing dhuwur banget, asring nganggo impeller gedhe. Acara safety sing paling mbebayani ora overpressure-iku mundhak.

Nalika kompresor sentrifugal mundhak, rotor bisa nggeser aksial kanthi pirang-pirang milimeter ing milliseconds. Getaran sing diasilake bisa pecah pipa discharge. Aku wis weruh acara mundhak ing tanduran kimia Eropah nyukur flange stainless steel 10-inch.

Kanggo unit centrifugal, fitur safety iki ora bisa ditambani:

•  Kontrol anti-surge kanthi katup blow-off sing tumindak cepet.Wektu nanggepi katup kudu kurang saka 1 detik. Nalika nemtokake, takon supplier kanggo laporan test langkah-respon katup. Yen padha ora bisa nyedhiyani, nimbang gendera abang.
•  Pemantauan posisi aksial (keausan bantalan dorong).Loro probe proximity independen sing ngukur pamindahan poros kudu dipasang. Yen gerakan aksial ngluwihi 0,3 mm (gumantung desain rotor), sistem kudu miwiti mati kontrol sadurunge bantalan thrust gagal.
• Segel gas garing kanthi pemantauan aliran ventilasi.Kanggo aplikasi karo gas mbebayani, tandem segel gas garing standar. Nanging safety nyata ana ing meter aliran ventilasi bocor. Tambah bertahap ing aliran ventilasi nuduhake rusake segel lan menehi bebaya awal minggu-yen ngawasi wis diinstal lan tren.

Telung Aturan Keamanan Universal - Ora Matter Jinis Kompresor sing Sampeyan Pilih

Ing saben situs sing wis dibukak sacara global-apa kompresor udara sekrup ing tambang Australia, kompresor piston ing fasilitas gas Rusia, utawa unit centrifugal ing kilang Jerman-telung aturan iki bener:

1.  Katup isolasi manual ing discharge kompresor.Mateni elektronik bisa gagal. Katup bal fisik utawa katup gerbang ing flange discharge menehi operator kemampuan kanggo ngisolasi kompresor saka sistem sajrone kahanan darurat, sanajan sistem kontrol ora responsif.
2. Sight glass ing sistem lubricated.Kanggo kompresor sekrup sing kebanjiran lenga, kaca pandelengan garis bali minyak minangka piranti safety sing ora digatekake. Yen sampeyan ora bisa ndeleng lenga mili sajrone operasi dimuat, baris scavenge lenga diblokir. Tanpa konfirmasi visual iki, kompresor mboko sithik bakal kelangan lenga, anjog kanggo prewangan keluwen. Aku nyaranake nemtokake kaca ngarsane ing saben kompresor udara meneng kebanjiran lenga minangka item baris standar.
3.  Cathetan kalibrasi kanggo saben sensor tekanan lan suhu.Aku ora bisa kaku cukup. Sensor sing maca 5 ° C kurang bakal ngalahake kabeh konfigurasi safety sampeyan. Priksa manawa supplier sampeyan nyedhiyakake sertifikat kalibrasi pabrik sing bisa dilacak kanthi standar internasional (ISO 17025). Kajaba iku, jadwal kalibrasi ulang taunan - iki minangka investasi safety paling larang sing bisa ditindakake.

Nggawe Pilihan Akhir - Matriks Keputusan Adhedhasar Tugas Sampeyan

Yen sampeyan ana ing tahap perencanaan stasiun kompresor anyar, iki kerangka kerja sing disederhanakake sing dakkarepake karo klien sajrone penilaian situs:

Napa Iki Penting - Ngluwihi Kepatuhan

Aku wis nggarap sistem kompresor ing enem bawana. Operator sing paling sukses ora ndeleng konfigurasi safety minangka garis biaya. Dheweke ndeleng minangka asuransi sing mbayar dividen sajrone wektu aktif, prediksi pangopènan, lan kepercayaan personel.

Kompresor udara sekrup sing dikonfigurasi kanthi bener kanthi proteksi termal lan panyaring sing tepat bakal ngluwihi unit sing dikonfigurasi kanthi apik nganti telung nganti limang taun, kanthi 40% kurang mandheg sing ora direncanakake. Kompresor piston sing duwe instrument apik bakal menehi tandha yen intercooler gagal minggu sadurunge dadi bebaya geni. Unit centrifugal sing dilindhungi surge bakal njaga pipa sampeyan tetep utuh sajrone umur desain 20 taun.
